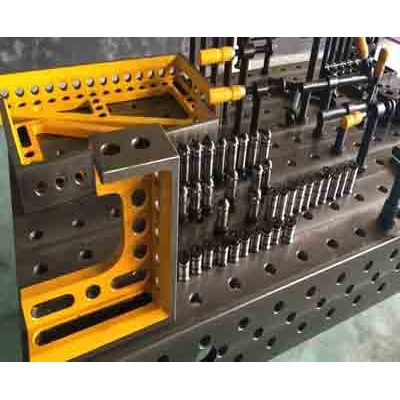

点击图片查看原图
下面有勇锐小编为您介绍三维柔性组合定位平板产品的介绍，具体如下，想了解具体信息关注我不迷路：
工装平台的选用需根据产品的大小,形状而定,钣金类及小型钢结构件多采用D16系列的平台；大型钢结构及重型机械行业多采用D28系列平台,工件大小变化较大的情况建议采用D22系列；配件的选用需依照工件形状大小、复杂程度而定；当平台不能满足工件大小时，可采用U型方箱、L型方箱、支撑角铁等支撑件进行扩展延伸。
三维柔性组合定位平板的孔尺寸：
φ28系列平台：孔公差是d10级，与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.05mm
φ16系列平台：孔公差是d10级，与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.05mm
工作台立柱分三种形式：高度（分三种）承重力均为2t、固定（框架型）承重力为5t、活动（升降型承重力为3t）、（带刹万向轮型承重力为1t）。
泊头勇锐量具厂家生产的三维柔性组合定位平板可根据图纸定制，此产品灵活方便，是专为焊接制品的制造而设计的通用夹具;用于焊接方便、灵活，与传统的焊接方式方便许多。
